تصور کنید تلویزیون خریدهاید و در پشت آن چندین درگاه رنگی، فلزی یا دیجیتال قرار گرفته است. شاید فقط درگاه HDMI را بشناسید. اما آیا میدانید آن درگاه کوچک چه تفاوتی با ورودی کامپوننت یا VGA دارد؟ اگر بخواهم ساده بگویم: ورودی تصویر، دروازهای است که تصویر به تلویزیون وارد میشود. کیفیت این دروازه، نقش مهمی در شفافیت، رنگ، رزولوشن و هماهنگی دستگاههای جانبی مثل گیرنده دیجیتال، کنسول بازی، پخشکننده DVD یا دستگاه پخش بلوری دارد.
در ادامه، تکبهتک این ورودیها را بررسی میکنیم. پس از خواندن، شما قادر خواهید بود نوع ورودی تلویزیونتان را تشخیص دهید، بدانید کدام گزینه بهتر است و در مواجهه با مشکل تصویری بتوانید مسأله را دقیقتر بشناسید. پس با من همراه باشید.
انواع ورودی تصویر در تلویزیون و شرح دقیق هر کدام
در تلویزیونهای LED (و بهطور کلی LCD-LED)، معمولاً چند دسته ورودی تصویر وجود دارد. در هر تلویزیون ممکن است همه اینها وجود نداشته باشند، اما آگاهی درباره همه آنها به انتخاب و تعمیر درست کمک میکند:
- HDMI (High Definition Multimedia Interface)
- VGA / D-Sub
- DVI
- کامپوننت (Component)
- کامپوزیت (Composite / AV)
- ورودی آنتن (RF / Coaxial)
- SCART (در مدلهای قدیمیتر)
- ورودی بیسیم / شبکه (Miracast، DLNA، HDMI بیسیم)
حال به توضیح هرکدام میپردازیم:

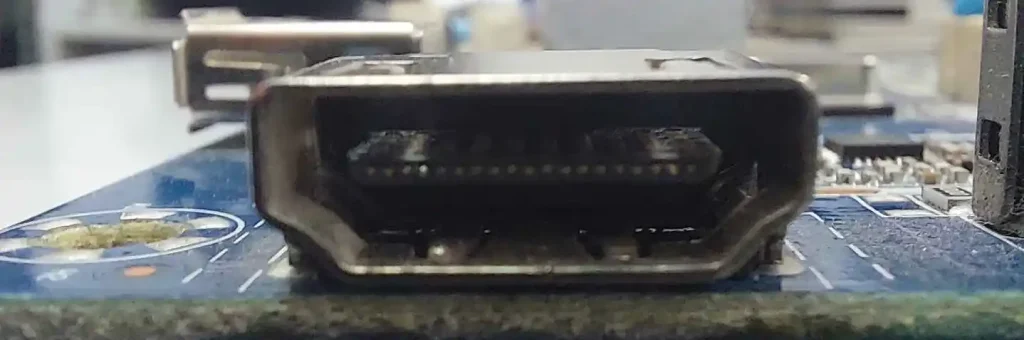

۱. HDMI
یکی از رایجترین و بهترین ورودیهاست. HDMI صدا و تصویر را به صورت دیجیتال منتقل میکند.
مزایا:
- وضوح بالا (1080p، 4K، حتی 8K در مدلهای جدید)
- پشتیبانی از صدای دیجیتال چندکاناله
- کابل واحد برای صدا و تصویر
- استاندارد مشترک میان اکثر دستگاههای صوتی تصویری
محدودیتها:
- کابل HDMI باید از کیفیت خوبی برخوردار باشد (نسخههای قدیمی ممکن است در 4K به مشکل بخورند)
- طول زیاد کابل ممکن است باعث افت کیفیت شود
- برخی تلویزیونها دارای پورت HDMI-ARC یا HDMI-eARC هستند که برای انتقال صدا به سیستم صوتی نیاز به فعال بودن برخی تنظیمات دارند. در تلویزیون سامسونگ، برای استفاده از ARC باید گزینه Anynet+ (HDMI-CEC) فعال باشد.
- برای کاربرد گیمینگ، باید مطمئن شوید گزینههایی مثل Input Signal Plus فعال هستند تا سیگنال ورودی تقویت شود و افت کیفیت نداشته باشید.
مثال کاربردی:
اگر گیرنده دیجیتال یا کنسول بازی دارید، بهترین گزینه وصل کردن آن به تلویزیون از طریق کابل HDMI است. مثلاً اگر کنسول را با HDMI به پورت HDMI2 تلویزیون وصل کنید و در منوی «منبع ورودی» (Input / Source) گزینه HDMI2 را انتخاب کنید، تصویر با کیفیت مطلوب نمایش داده میشود.
۲. VGA (یا D-Sub)
در گذشته کاربرد زیادی داشت و هنوز در بعضی مدلهای حرفهای یا اداری دیده میشود.
ویژگیها:
- ارتباط آنالوگ است
- فقط تصویر منتقل میشود و صدا باید جداگانه به ورودی صوتی متصل شود
- کیفیت خوبی در رزولوشنهای پایینتر دارد، اما در رزولوشنهای بالا ممکن است نویز یا افت کیفیت دیده شود
مثال:
اگر لپتاپ قدیمی دارید که فقط خروجی VGA دارد، میتوانید با کابل VGA آن را به تلویزیون وصل کنید، اما باید صدای آن را با کابل صوتی جداگانه (مثلاً جک ۳.۵ میلیمتری به RCA) منتقل کنید.
۳. DVI
این ورودی در برخی تلویزیونها یا دستگاههای ویدئویی دیده میشود، بهویژه مدلهای رایانهای یا مانیتورهای ترکیبی.
ویژگیها:
- نسخههایی دارد که فقط تصویر دیجیتال (DVI-D)، نسخهای آنالوگ (DVI-A) یا ترکیبی (DVI-I)
- اگر DVI با HDMI سازگار باشد، میتوان با یک تبدیل HDMI به DVI تصویر دیجیتال را انتقال داد
- صدا باید جداگانه منتقل شود
برای مصارف تخصصی یا استفاده از کامپیوتر یا دستگاههایی با خروجی DVI، اگر تلویزیون دارای پورت DVI باشد، آن را میتوانید استفاده کنید.

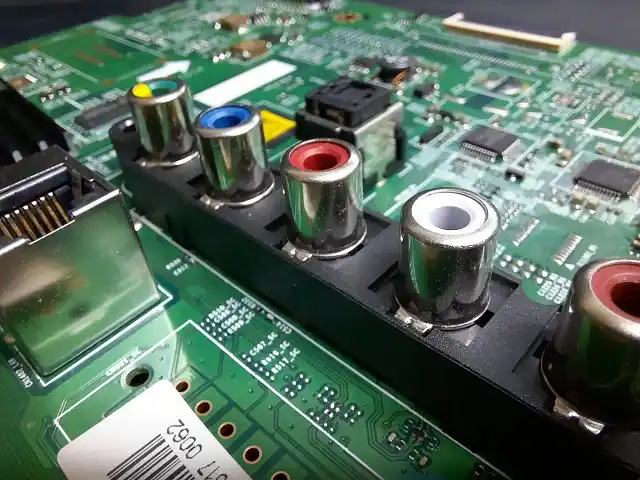

۴. کامپوننت (Component)
این ورودی یکی از پرکاربردترین روشهای انتقال تصویر در گذشته بود.
ترکیب:
۳ کابل رنگی: قرمز، آبی و سبز (معمولاً با علامت Y، Pb، Pr)
مزایا:
- کیفیت بهتر نسبت به کامپوزیت
- قابلیت انتقال رزولوشن بالا (تا HD)
محدودیتها: - صدا باید جداگانه منتقل شود (معمولاً با کابل RCA سفید و قرمز)
- در مدلهای جدید کمتر دیده میشود
- اگر دستگاه منبع تصویر کیفیت خیلی بالا داشته باشد، ممکن است محدودیت بروز کند
مثال:
اگر DVD پلیر قدیمی دارید که خروجی کامپوننت دارد، آن را با سه کابل به تلویزیون وصل کرده و صدای آن را هم با کابل RCA به ورودی صوتی تلویزیون دهید.

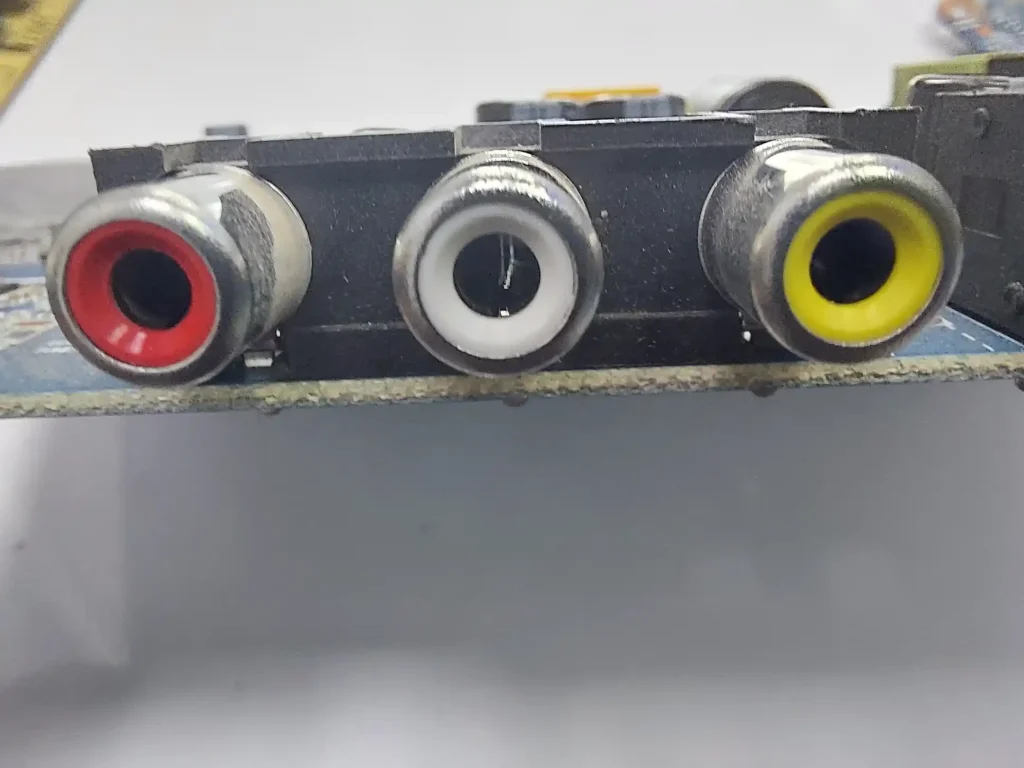

۵. کامپوزیت / AV (Composite)
این یکی از سادهترین و قدیمیترین روشهاست.
ترکیب:
یک کابل زرد برای تصویر (Video) + دو کابل قرمز و سفید برای صدا (Stereo)
مزایا:
- تقریباً همه دستگاههای قدیمی آن را دارند
- کابلها ارزان و دردسترساند
محدودیتها: - کیفیت پایینتر نسبت به گزینههای دیگر
- مناسب برای محتواهای پایینرزولوشن یا دستگاههای قدیمی
مثال:
اگر یک ویدئو کاست قدیمی یا دوربین قدیمی دارید که فقط خروجی AV دارد، آن را از طریق درگاه زرد روی تلویزیون به پایانه AV وصل میکنید و سپس صدای آن را با کابل قرمز و سفید متصل میکنید.
۶. ورودی آنتن (RF / Coaxial)
این ورودی معمولاً برای دریافت سیگنال تلویزیونی (فرستنده دیجیتال، آنتن مرکزی یا ماهواره) استفاده میشود.
ویژگیها:
- سیگنال آنالوگ یا دیجیتال از طریق کابل کواکسیال منتقل میشود
- تلویزیون آن را به عنوان یکی از منابع ورودی میشناسد
- در تلویزیونهای جدید، ورودی RF برای گیرنده دیجیتال داخلی به کار میرود
مثال:
اگر آنتن شهری دارید، آن را به ورودی RF تلویزیون وصل میکنید و سپس در تنظیمات تلویزیون گزینه یافتن کانال (جستجوی کانال) را فعال میکنید تا تصویر دریافت شود.
۷. SCART
در بعضی تلویزیونهای قدیمی اروپایی وجود دارد. این رابط قابلیت انتقال صدا و تصویر آنالوگ را دارد. در ایران خیلی کم دیده میشود و در تلویزیونهای LED جدید معمولاً وجود ندارد.
۸. ورودی بیسیم / شبکه (Miracast، DLNA، HDMI بیسیم)
در تلویزیونهای هوشمند امروزی، امکان انتقال تصویر بیسیم وجود دارد.
ویژگیها:
- بدون کابل و از طریق شبکه وایفای
- ممکن است کمی تاخیر داشته باشد (بسته به کیفیت شبکه)
- تنظیمات میان تلویزیون و دستگاه منبع باید مطابقت داشته باشد
مثال:
اگر گوشی هوشمند سامسونگ دارید، میتوانید با قابلیت Smart View صفحه آن را روی تلویزیون نمایش دهید. یا از استاندارد DLNA استفاده کنید تا فایلهای شبکهای را در تلویزیون پخش کنید.
مقایسه، انتخاب درست و توصیهها
وقتی در بازار ایران تلویزیون میخرید یا دستگاه دیگری به تلویزیون وصل میکنید، این نکات کمک زیادی به انتخاب صحیح میکند:
- اگر دستگاه شما خروجی HDMI دارد، همان را انتخاب کنید. کیفیت تصویر و صدا بهتر خواهد بود.
- در کابل HDMI، به نسخه (مثلاً HDMI 2.0، ۲.۱) و کیفیت ساخت کابل توجه کنید. کابل بیکیفیت، افت سیگنال ایجاد میکند.
- اگر تلویزیون شما در منطقهای با نویز برقی است، کابلهای آنتن و ارتبندی را جدی بگیرید؛ ممکن است سیگنال RF آسیب ببیند.
- اگر دستگاه قدیمی دارید (DVD، کنسول قدیمی، گیرنده آنالوگ)، ممکن است مجبور شوید از کامپوزیت یا کامپوننت استفاده کنید.
- برای پخش شبکه محلی یا آنتن شهری در برخی شهرها، ورودی RF حیاتی است.
- اگر قصد انتقال تصویر بیسیم دارید، ارتباط وایفای باید پایدار باشد؛ در ایران گاهی مشکلات شبکه مسدودیت داخلی وجود دارد که بر عملکرد تأثیر میگذارد.
- در تلویزیون سامسونگ، ممکن است گزینههایی مانند Anynet+ یا Input Signal Plus فعال باشد که روی انتقال سیگنال تأثیر دارند.
نحوه تشخیص ورودیها روی تلویزیون شما (گام به گام)
برای اینکه شما خودتان بتوانید بفهمید کدام پورت ورودی در تلویزیون شماست و کدام مناسب است، این مراحل را دنبال کنید:
- پشت یا کنار تلویزیون را نگاه کنید و پورتها را ببینید.
- به شکل، رنگ و برچسبها دقت کنید:
- پورت HDMI معمولاً مستطیل باریک
- VGA مستطیل با ۱۵ پین
- کامپوننت سه رنگ سبز/آبی/قرمز
- کامپوزیت زرد + دو رنگ قرمز/سفید
- RF کواکسیال فلزی گرد
- برچسب نزدیک پورت را بخوانید: HDMI، PC، YPbPr، AV، Antenna، etc.
- یکی از دستگاههای جانبی (مثلاً گیرنده دیجیتال یا کنسول) را با کابل مناسب وصل کنید.
- وارد منوی تلویزیون شوید و گزینه Input یا Source را انتخاب کنید.
- اگر تصویر نمایش داده شد، ورودی به درستی انتخاب شده است؛ اگر نه، ورودی دیگر را امتحان کنید.
- اگر تصویر دارید ولی کیفیت پایین است، ممکن است از ورودی آنالوگ استفاده کردهاید؛ بهتر است به HDMI یا ورودی دیجیتال ارتقاء دهید.
با این روش، حتی اگر تلویزیون شما قدیمی باشد، باز هم میتوانید بهترین ورودی ممکن را انتخاب کنید.
نکات عیبیابی ورودی تصویر
وقتی تلویزیون شما «سیگنال موجود نیست» نشان میدهد یا تصویر نیست ولی صدا هست، معمولاً مشکل از ورودی یا کابل است.
چند راهکار ساده که شما میتوانید امتحان کنید:
- کابل را از پشت تلویزیون جدا کرده و دوباره محکم وصل کنید.
- دستگاه منبع تصویر را خاموش و روشن کنید.
- از پورت HDMI دیگری استفاده کنید (در بعضی موارد یکی از پورتها خراب باشد).
- اگر ورودی آنالوگ استفاده میکنید (کامپوزیت یا کامپوننت)، مطمئن شوید که رنگهای کابل هماهنگ باشند (مثلاً زرد به زرد، سبز به سبز، و غیره).
- اگر مشکل با HDMI است، گزینه Input Signal Plus را در تنظیمات تلویزیون بررسی کنید.
- در تلویزیون سامسونگ، باید قابلیت Anynet+ (HDMI-CEC) فعال باشد برای برخی ویژگیهای ویژه اتصال.
- شاید کابل یا پورت ایراد دارد؛ کابل را عوض کنید یا پورت را پاکسازی نمایید.
- اگر تصویر قطع و وصل میشود، احتمال دارد مشکل از پورت ورودی یا کابل باشد.
اگر با این روشها مشکل برطرف نشد، ممکن است بخشهای داخلی تلویزیون (مینبرد، برد تغذیه یا پردازنده تصویر) دچار ضعف شده باشند که نیاز به بررسی تخصصی دارد.
